Kuidas saab PCB kloon aidata teil puuduvate kujundusfailidega tahvlit päästa?

Abstraktne

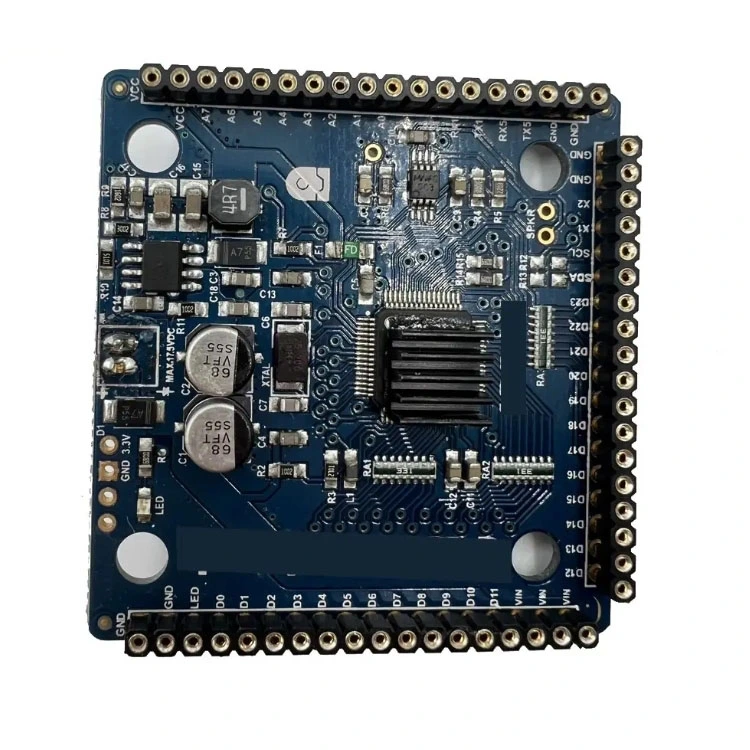

Kui kriitiline elektrooniline toode on endiselt kasutuses, kuid algsed CAD-andmed on kadunud, võib üks rikkis plaat muutuda nädalateks seisakuteks, kallid ümberkujundamise tsüklid või rüselus ebausaldusväärsete asendajate pärast. PCB kloonon struktureeritud pöördprojekteerimise lähenemisviis, mis taasloob olemasoleva trükkplaadi tootmisvalmis andmed, et saaksite seda reprodutseerida, mastaapselt parandada või vanemat tootesarja elus hoida, kuni plaanite pikaajaline uuendus. Selles artiklis selgitatakse, millal on kloonimine mõttekas, millist teavet saate reaalselt taastada, kuidas riski minimeerida ja mis a vastutustundlik kloonimise töövoog näeb välja nagu esimesest kontrollist kuni lõpliku kinnitamiseni.

Sisukord

• Ülevaade lühidalt
• Milliseid valupunkte PCB kloonimine lahendab
• Mida PCB kloon tegelikult tähendab
• Millal on kloonimine kõige targem valik ja millal mitte
• Praktiline PCB klooni töövoog algusest lõpuni
• Kuidas kaitsta kvaliteeti ja usaldusväärsust
• Mis põhjustab kulusid ja teostusaega
• Mida peaksite enne hinnapakkumise küsimist ette valmistama
• Kuidas valida vastutustundlikku kloonimispartnerit
• KKK
• Järgmine samm

Ülevaade lühidalt

1. Täpsustage oma eesmärki: asendamine, varu parandamine, elutsükli pikendamine või silla ümberkujundamine.
2. Kinnitage omandiõigus ja load.
3. Jäädvustage tahvli andmed: mõõtmed, kihid, virnastamisvihjed ja komponentide kaardistamine.
4. Looge uuesti tootmisfailid ja elektrilised kavatsused: Gerber, puur, võrguloend, BOM.
5. Kontrollitud versiooni prototüüp, kinnitamine ja lukustamine.
6. Kehtestage pidev kontroll: sissetulev kontroll, funktsionaalne testimine ja jälgitavus.

Milliseid valupunkte PCB kloonimine lahendab

Enamik meeskondi ei otsusta tahvlit kloonida, sest see kõlab lõbusalt. Nad teevad seda, sest alternatiiv on hullem. Siin on kõige levinumad olukorrad kusPCB klooneemaldab tõelise operatsioonivalu:

• Lähtefaile polekuna algne disainer lahkus, läksid andmed kaotsi või saadi toode aastaid hiljem.
• Eluea lõpu komponendidsunnib teid kas kiiresti ümber kujundama või hankima riskantsed halli turu aktsiad.
• Põllu remonditöödvajavad stabiilseid asendusplaate, mitte juhuslikke "ühilduvaid" alternatiive tundmatu virnaga või vasest kaaluga.
• Vastavuse survenõuab järjepidevat tootmist ja dokumentatsiooni, et läbida auditid või sisemised kvaliteedikontrollid.
• Aeg taastudaon olulisem kui "täiuslik kaasaegne disain", eriti tööstuslike juhtseadmete ja pärandinstrumentide puhul.

Mida PCB kloon tegelikult tähendab

Inimesed kasutavad "kloonimist" juhuslikult, kuid inseneriteaduses hõlmab see tavaliselt kolme töökihti:

• Füüsiline replikatsioonplaadi kontuuri, kinnitusaukude, pistikute, kihtide arvu ja virnastamise käitumise võimalikult täpne taasloomine.
• Elektriline rekonstrueeriminevasest ühenduvuse hõivamine, nii et reprodutseeritud plaat vastaks algse võrguloendi kavatsusele.
• Komponentide taastamineosade, jalajälgede, väärtuste, alternatiivide ja montaažimärkmete tuvastamine, et tahvlit saaks järjepidevalt ehitada.

Saadetised sisaldavad sageli tootmisvalmis väljundeid, nagu Gerberi või ODB++ andmed, puurimisfailid, võimalusel valiku- ja kohaandmed, materjaliarve, ja kinnitatud võrguloend. Kui teie eesmärk on pikaajaline hooldatavus, nõuavad paljud meeskonnad ka rekonstrueeritud skeemi, et tulevane tõrkeotsing ei tugineks oletustele.

Millal on kloonimine kõige targem valik ja millal mitte

Kloonimine on tööriist, mitte vaikimisi. Kasutage seda siis, kui see vastab teie riskiprofiilile ja ajaskaalale.

Praktiline PCB klooni töövoog algusest lõpuni

Usaldusväärne kloon on distsiplineeritud sammude, mitte ühe skannimise tulemus. Allpool on töövoog, mida insenerimeeskonnad üllatuste vähendamiseks tavaliselt kasutavad.

• 1. samm: sisselaske ja eesmärgi määratlemine
  • Kinnitage, mida "edu" tähendab: täpne asendus, vormi sobiv funktsioon või funktsionaalne samaväärne alternatiividega.
  • Koguge kontekst: töökeskkond, tõrkerežiim, eeldatav maht ja ajaskaala.
• 2. samm: mittepurustav kontroll
  • Mõõtke piirjooni, aukude asukohti, pistikute võtmeid ja mehaanilisi piiranguid.
  • Tuvastage kihi indikaatorid ja tootmisfunktsioonid, nagu impedantsi jäljed, tüübid ja vase valamised.
• 3. samm: andmehõive vase ja kihtide jaoks
  • Kõrge eraldusvõimega pildistamine ülemise ja alumise kihi jaoks jälgede ja viitetähiste kaardistamiseks.
  • Kontrollitud kiht paljastab vajaduse korral mitmekihiliste plaatide puhul, teostatakse truuduse säilitamiseks hoolikalt.
• 4. samm: komponentide tuvastamine ja tootematerjalide rekonstrueerimine
  • Märgistuste, pakendite ja väärtuste ristkontroll; kinnitage polaarsused ja pin-1 orientatsioon.
  • Tulevaste puuduste vältimiseks määrake heakskiidetud asendusliikmed.
• 5. samm: looge tootmisväljundid uuesti
  • Looge paigutusfaile ja tootmisandmeid, sealhulgas puurimis- ja jootemaskide määratlusi.
  • Tõmmake ühenduvus välja ja käivitage võrguloendi järjepidevuse kontrollid taastatud vase suhtes.
• 6. samm: prototüübi koostamine ja valideerimine
  • Ehitage prototüüpe kontrollitud protsessiparameetrite all.
  • Tehke elektrilised testid, nagu järjepidevus, impedantsi kontrollimine, kui see on asjakohane, ja funktsionaalne kontroll reaalses süsteemis.
• 7. samm: läbivaatamise lukk ja dokumentatsioon
  • Külmutage auditeeritav versioon muudatuste logide ja testimiskirjetega.
  • Looge teenindussõbralikud väljundid, kui kavatsete toodet aastaid hooldada.

Kuidas kaitsta kvaliteeti ja usaldusväärsust

Klientide suurim hirm on lihtne: "Kas kloonitud tahvel käitub täpselt nagu originaal ja kas see käitub nii ka pärast kasutuselevõttu?" Seda riski saate vähendada, käsitledes kloonimist kui kontrollitud inseneriprojekti.

• Stack-up distsipliinkopeerida kihtide arvu, vase paksust, dielektrilist käitumist ja kontrollitud takistusega struktuure, kui need on olemas.
• Ühenduse täpsusmehaaniline ebakõla on kiire viis ebaõnnestumiseks, isegi kui vooluahel on õige.
• Komponentide autentsuslooge jälgitav hankimine ja vältige kriitiliste IC-de tundmatuid tarnekanaleid.
• Testistrateegiadefineerige katseplaan, mis ei kuulu "see lülitub sisse", sealhulgas koormustingimused, termiline käitumine ja servajuhtumid.
• Protsessi juhtiminemäärake algusest peale jooteprofiilid, kontrollistandardid ja vastuvõtukriteeriumid.

Mis põhjustab kulusid ja teostusaega

Hinnakujundus on erinev, kuna keerukus on erinev. Selle asemel, et arvata, keskenduge olulistele hoobadele:

• Kihtide arv ja tihedusrohkem kihte ja peene sammuga komponente suurendavad rekonstrueerimistööd.
• Laua seisukordPõlenud, korrodeerunud või füüsiliselt muudetud plaadid vähendavad taastatavaid detaile.
• Osade saadavuskatkestatud või raskesti tuvastatavad komponendid lisavad hankimis- ja valideerimisaega.
• Nõutud dokumentatsiooni tasettäielik skemaatiline rekonstrueerimine võtab kauem aega kui vormi-sobiva funktsiooniga kloon.
• ValideerimisootusedFunktsionaalne testimine teie tegelikus süsteemis on erinevus "näeb välja sarnane" ja "töötab usaldusväärselt".

Mida peaksite enne hinnapakkumise küsimist ette valmistama

Kiirema ja täpsema plaani saate, kui koostate väikese teabepaketi. Kasutage seda kontrollnimekirja.

• Vähemalt2 töönäidistvõimalusel pluss 1 ebaõnnestunud proov, kui soovite rikete analüüsi.
• Tootesse paigaldatud plaadi fotod mehaaniliste piirangute ja pistiku orientatsiooni kinnitamiseks.
• Teie sihtkogus ja see, kas vajate pidevat tarnimist või ühekordset partiid.
• Kõik teadaolevad töötingimused: temperatuurivahemik, vibratsioon, niiskus, töötsükkel, koormusprofiilid.
• Kõik vihjed, mis teil veel on: osalised Gerberid, PDF-id, vanad BOM-i ekspordid, siiditrükis märkmed või testimisprotseduurid.
• Püsivara ja programmeeritud osade selgitus: kas teil on kahendkoodid, võtmed või programmeerimismeetod?

Kuidas valida vastutustundlikku kloonimispartnerit

Te ei osta ainult tahvlit. Ostate kindlustunde, et reprodutseerimine on kontrollitud, dokumenteeritud ja korratav. Tarnija suhetes otsida järgmist.

• Selged piirid seaduslikkusele ja lubadeletõsine teenusepakkuja küsib omandiõiguse ja lubatud kasutuse kohta.
• Insenerikommunikatsioonpeaksite saama arutada virnastamise, alternatiivide ja testimismeetodite üle lihtsas keeles.
• Kontrollimise mõtteviisotsige võrguloendi kontrolle, prototüübi valideerimist ja jälgitavat hankeid.
• Revisjoni kontrollkloonitud kujundusel peaks olema määratletud versioon, et tulevased partiid oleksid järjepidevad.

KellShenzhen Greeting Electronics Co., Ltd., lähenevad meeskonnad tavaliselt kloonimisele kui inseneri järjepidevusprojektile: täpsustage eesmärgid, taastage kriitilised tootmisandmed, kinnitage prototüübid reaalsetes tingimustes ja seejärel lukustage stabiilne versioon korduvaks tootmiseks. Kui vajate ümberkujunduse kavandamise ajal sillalahendust, võib kontrollitud kloon teile aega võita, ilma et peaksite usaldusväärsust ohverdama.

KKK

Kas PCB kloon võib olla identne originaalplaadiga

See võib olla vormis sobivuse ja funktsiooniga samaväärne ja sageli väga lähedane, kuid "identne" sõltub sellest, mida silmas peate. Mehaanilised mõõtmed ja ühenduvus võivad sobivad tavaliselt väga hästi kokku. Materjali täpne käitumine, patenteeritud komponendid ja püsivara üksikasjad võivad nõuda lisatööd või olla võimatud uuesti luua ilma algandmeteta.

Kas ma vajan mitut näidist

Mitu näidist vähendab riski, kuna insenerid saavad võrrelda märgiseid, kinnitada ebaselgeid jälgi ja vältida juba muudetud või parandatud tahvli kopeerimist. Kui teil on ainult üks näidis, oodake rohkem valideerimisetappe ja konservatiivsemat ajakava.

Mis siis, kui mõni komponent pole enam saadaval

Praktiline klooniplaan sisaldab sageli komponentide alternatiive. Võti on kontrollida, kas alternatiivid vastavad elektrinõuetele ja sobivad jalajäljega, seejärel kinnitage käitumist testimise teel oma tegeliku koormuse ja keskkonna all.

Kas kloonimine lahendab püsivara ja programmeerimise

PCB kloonimine ei taasta automaatselt lukustatud püsivara. Kui plaat sisaldab programmeeritud mikrokontrollereid, turvaelemente või krüpteeritud mälu, võib-olla vajate algseid binaarfaile, seaduslikku programmeerimismeetodit või volitatud asendusosade strateegiat.

Kuidas vähendada põllutõrgete võimalust

Küsige valideerimisplaani ja käsitlege prototüüpe missioonikriitiliste süsteemide jaoks kohustuslikuna. Määratlege aktsepteerimiskriteeriumid, lisage funktsionaalseid teste, mis jäljendavad tegelikku töötingimused ja lukustada redaktsioon jälgitavate hanke- ja kontrollistandarditega.

Järgmine samm

Kui teil on tegemist puuduvate failide, kasutusea lõppenud hankimise või kiireloomuliste seisakutega, on hästi hallatudPCB kloonprojekt võib anda teile stabiilse, kontrollitud tee tagasi tootmisse. Jagage oma tahvlifotosid, sihtkogust ja süsteemi konteksti ning taotlege praktilist taastamisplaani, mis sisaldab valideerimise ja läbivaatamise kontroll.
