Kuidas kodumasinate PCBA vähendab tõrkeid reaalses kasutuses?

Abstraktne

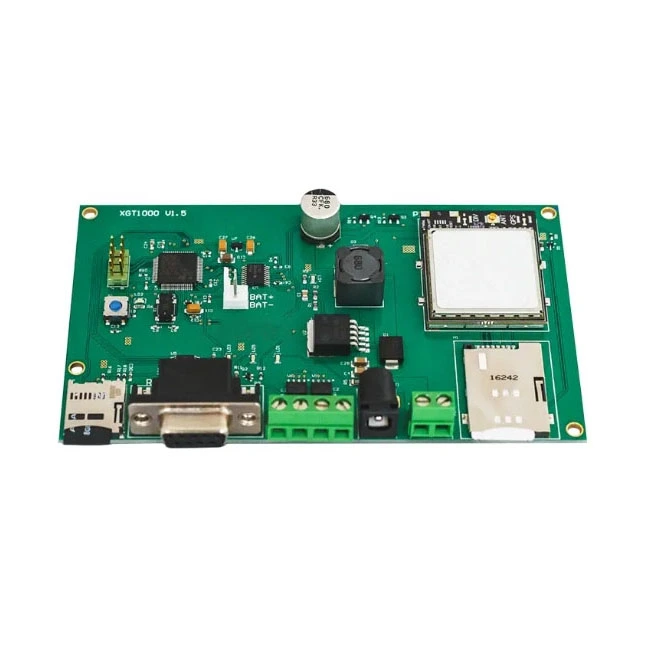

Kui teie kodumasinatoode kannatab kõrge tagastusmäära, juhuslike väljatõrgete, müra andurite, ülekuumenemise levialade või üllatuste "see läks laboris läbi, kuid suri kliendi köögis" tõttu, peitub algpõhjus sageli juhtpaneelil. Hästi disainitud ja hästi ehitatudKodumasinate PCBAei ole lihtsalt osade kogum – see on teie seadme töökindluse mootor, mis kujundab ohutust, jõudluse järjepidevust ja garantiikulusid. Selles artiklis on jaotatud kõige levinumad klientide valupunktid (ebastabiilsed partiid, nõuetele vastavuse tagasilöögid, tarnehäired, püsivara ja testimislüngad) ning antakse praktiline käsiraamat: mida täpsustada, mida kontrollida, mida testida ja mida oma tootmispartnerilt nõuda – et teie seade taluks kuumust, niiskust, vibratsiooni, tolmu, kasutaja väärkohtlemist ja aega.

Sisukord

• Kontuur
• Valupunktid, mis panevad seadmed üles ütlema
• Milline näeb välja "hea" kodumasina PCBA?
• Disainivalikud, mis takistavad garantiinõudeid
• Testimisstrateegia, mis tuvastab probleemid enne tarnimist
• Komponentide ja tarne stabiilsus ilma pideva ümberkujundamiseta
• Kuidas hinnata PCBA partnerit
• Otsustabel: parandatav valupunkt
• KKK
• Järgmised sammud

Kontuur

• Miks kodumasinad ebaõnnestuvad erinevalt "puhast" elektroonikast
• Töökindluse markerid, mida saate enne masstootmist kontrollida
• Tahvli tasemel disainiotsused, mis takistavad ülekuumenemist, müra ja lähtestamist
• Testimisredel: kontroll → programmeerimine → funktsionaalne → pingekontroll
• Komponentide riskikontroll: alternatiivid, PCN-id ja elutsükli planeerimine
• Tarnija hindamise kontroll-loend, mida saate kasutada pakkumiste pakkumistes ja auditites

Valupunktid, mis panevad seadmed üles ütlema

Kodumasina juhtpaneel elab karmi elu. See ei istu kontrollitud kliimaga serveriruumis – see elab mootorite, kütteseadmete, pumpade, kompressorite, lülitustoiteallikate ja igapäevaste kasutajate ettearvamatu kaose kõrval. Sellepärast aKodumasinate PCBApeab olema loodud "pärismaailma segaduse" jaoks, mitte lihtsalt "täiusliku töölaua jaoks".

• Juhuslikud lähtestused ja lukustused:katkestused, EMI-müra, nõrgad toiterööpad või marginaalne püsivara ajastus.
• Ülekuumenemine ja varajane vananemine:levialad MOSFETide, regulaatorite, releede või kõrge voolupistikute läheduses.
• Anduri triiv ja valed päästikud:mürarikkad analoogteed, halb maandus, niiskuse saastumine või halb varjestus.
• Partii ebaühtlus:kontrollimatud asendused, protsessi triiv või ebaühtlased jooteprofiilid.
• Vastavuse viivitused:hiilimis-/kliirensiprobleemid, maandusvead või ebapiisav isolatsioon.
• "Töötab tehases, ebaõnnestub kliendil":testi katvuse lüngad, nõrk programmeerimise kontroll või puuduvad stressikontrollid.

Need valupunktid ei tulene tavaliselt ühest dramaatilisest veast. Need tulenevad väikestest "peaaegu okealistest" otsustest, kuni teie ebaõnnestumiste määr muutub äriprobleemiks.

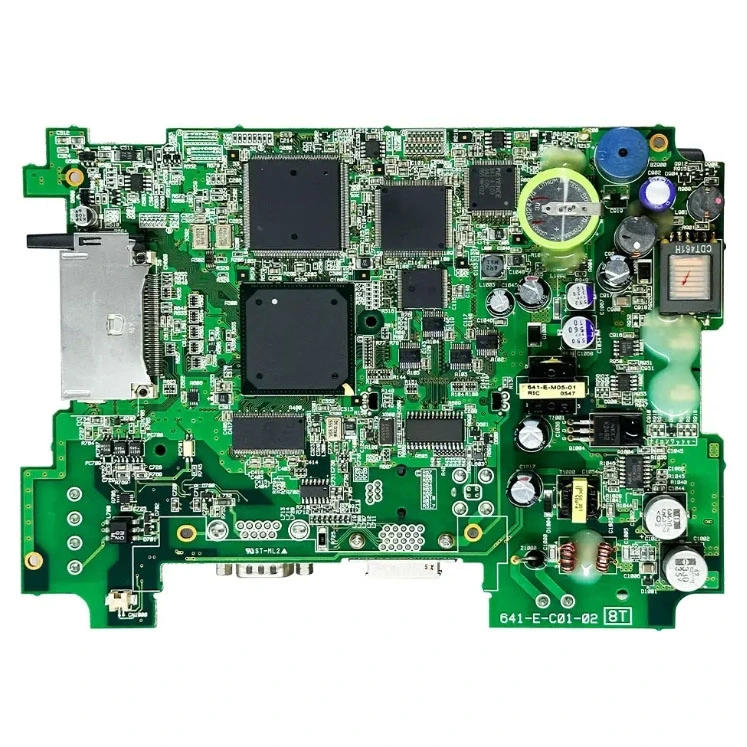

Milline näeb välja "hea" kodumasina PCBA?

Usaldusväärsuse parandamiseks pole vaja maagiat. Teil on vaja nähtavaid distsipliini signaale – disaini, tootmise ja testimise kohta. KvaliteetneKodumasinate PCBAnäitab tavaliselt järgmisi jooni:

• Stabiilse võimsuse arhitektuur:puhtad rööpad, mõistlik lahtisidumine ning nõtkete ja ülepingete graatsiline käsitlemine.
• Müratundlik paigutus:tugeva voolu lülitustsoonide selge eraldamine tundlikest analoog-/anduritsoonidest.
• Termilise tegelikkuse kontrollid:soojus suunatakse ja hajutatakse, mitte ei jää plastkorpuste alla kinni.
• Määratletud asendusreeglid:asendusliikmed kvalifitseeritakse enne tähtaega, mitte ei valita käigu pealt.
• Disaini järgi testitavus:ligipääsetavad testimispunktid, programmeerimispäised ja selged läbimise/ebaõnnestumise kriteeriumid.
• Protsessi juhtimine:järjepidev jootepasta printimine, ümbervoolamisprofiilid ja kontrollväravad.

Kui teie tarnija ei suuda selgitada, kuidas nad neid esemeid kontrollivad – või peidab end ebamääraste lubaduste taha –, siis oodake, et teie väljatõrkete määr annab teile hiljem õppetunni.

Disainivalikud, mis takistavad garantiinõudeid

Tugev tootmine ei suuda nõrka disaini täielikult päästa. Siin on praktilised disainitaseme käigud, mis sageli vähendavad tulusidKodumasinate PCBAprojektid.

1) Käsitlege võimsuse langusi nagu tavalist sündmust, mitte äärmuslikku juhtumit

• Lisage katkestuse tuvastamine ja ohutu lähtestamine.
• Koormusastmete korral (mootorid, kütteseadmed, releed) kasutage piisavat mahtmahtuvust.
• Võimaluse korral eraldage mürarikkad toiteastmed loogikaallikatest.

2) EMI piiramise paigutus

• Hoidke kõrge di/dt ahelad väikestena (lülitusregulaatorid, mootoridraiverid).
• Looge puhas tagasivoolutee (maandus), et müra ei satuks anduritesse.
• Kasutage väliste pistikute puhul mõistlikku filtreerimist (ESD, vajaduse korral ühisrežiim).

3) Austage termilisi levialasid

• Vähendage komponente, et need ei töötaks suletud korpuses oma piiride lähedal.
• Kasutage toiteosade jaoks vase valamiseid, termilisi läbiviike või soojuse levitamise strateegiaid.
• Asetage soojusallikad temperatuurianduritest ja habrastest plastpistikutest eemale.

4) Projekteerimine kokkupanekuks ja hoolduseks

• Valige jalajäljed, mis taluvad tegelikke tootmismuutusi.
• Programmeerimise ja ümbertöötamise plaan: selged märgised, pääsupunktid ja versioonikontroll.
• Kasutage pistikuid ja mehaanilisi tugesid, mis taluvad vibratsiooni ja kasutaja käsitsemist.

Väikesed täiustused toovad siin sageli suuri võite: vähem tulusid, vähem vihaseid arvustusi ja vähem viimase hetke tulevahetusi, kui tootmine kiireneb.

Testimisstrateegia, mis tuvastab probleemid enne tarnimist

Testimine ei ole "üks asi". See on redel. Kui teete ainult kiire sisselülitamise kontrolli, palute põhimõtteliselt kliendil teie eest usaldusväärsustesti teha. TargemKodumasinate PCBAlähenemine virnastab kontrollid kiirest sügavani:

• Sissetulev ülevaatus:kinnitage, et kriitilised komponendid ja PCB spetsifikatsioonid vastavad heakskiidetule.
• SPI/AOI värav:tabage pasta või paigutuse defektid varakult, enne kui ümbervoolamine need peidab.
• Programmeerimise kontrollimine:programmi, seejärel kontrollige, seejärel lukustage õige versioon ja konfiguratsioon.
• Funktsionaalne testimine:simuleerida tegelikke sisendeid/väljundeid – mootoreid, kütteseadmeid, andureid, sidet, kasutajaliidest.
• Põhilised stressikontrollid:kokkupuude temperatuuriga, koormuse tsükkel ja korduv võimsustsükkel.

Trikk on testimise sügavuse sobitamine riskiprofiiliga. Lihtne LED-draiveri plaat ei vaja sama katsekatet kui suletud ahelaga mootorijuhtimise ja mitme turvablokeeringuga plaat. Kuid isegi "lihtsad" seadmed saavad kasu distsiplineeritud programmeerimisest ja funktsionaalsest valideerimisest.

Komponentide ja tarne stabiilsus ilma pideva ümberkujundamiseta

Komponentide häired võivad teie ajakava vaikselt hävitada. Üks puuduv MCU või toite-IC võib saadetised seiskuda, sundida kiireid asendusi või käivitada uue vastavustsükli. VastupidavKodumasinate PCBAplaan hõlmab tarnedistsipliini, mitte ainult ostukära.

• Heakskiidetud asendusliikmed:määrake kriitiliste üksuste jaoks ette teise allika osad.
• Elutsükli teadlikkus:vältige pikaealiste seadmemudelite ebapiisavaid osi.
• Muuda juhtelementi:asendused peaksid nõudma inseneri heakskiitu, mitte "olenevalt laos olevast".
• Versiooni jälgitavus:iga tarnitud tahvel peaks olema jälgitav BOM-i, püsivara ja protsesside versioonini.

Siin paistavad silma head partnerid: nad ei ehita lihtsalt plaate, vaid kaitsevad teie tootmist ootamatute häirete eest.

Kuidas hinnata PCBA partnerit

Kui hankite aKodumasinate PCBAtarnija, ärge laske läikivatel fotodel töö selgust asendada. Kasutage küsimusi, mis paljastavad tõelise võimekuse:

• Kas need suudavad katta otsast lõpuni vajadusi?Kas need lisaks SMT-le toetavad vajadusel programmeerimist, funktsionaalset testimist, juhtmestiku/kaablitööd ja lõplikku kokkupanekut?
• Kuidas nad kontrollivad kvaliteeti?Küsige ülevaatusväravaid ja milliseid defekte need tavaliselt varakult tabavad.
• Kuidas nad takistavad vaikseid asendusi?Taotlege nende muudatuste kinnitamise voogu.
• Kas nad toetavad kohandamist?Seadmed arenevad – funktsioonid, kasutajaliides, ühenduvus, andurid, toiteprofiilid.
• Kuidas nad tegelevad tahvlite dubleerimisega eetiliselt?Kui vajate tahvli replikatsiooni või ümberkujundamise tuge, veenduge, et on olemas vastavuse mõtteviis ja dokumenteeritud piirid.

Üks näide selles valdkonnas tegutsevast tootjast onShenzhen Greeting Electronics Co., Ltd., mis positsioneerib end kodumasinatele keskendunud plaaditeenuste ja seadmete juhtpaneelide laiema lepingulise tootmise toe ümber. Kui räägite mõne tarnijaga (sh Shenzhen Greeting Electronics Co., Ltd.), küsige konkreetset katseplaani, asenduspoliitikat ja usaldusväärsuse ettepanekut – mitte ainult hinnapakkumist.

Samuti kontrollige, kas neil on kogemusi mitme seadmekategooriaga. Tolmuimejate, õhuniisutajate, põrandapesurite, jäämasinate ja nutikate vannitoasüsteemide tahvlitel on erinev müra ja võimsus – siinne kogemus vähendab teie peenraha kulutamist katse-eksituse meetodil.

Otsustabel: parandatav valupunkt

KKK

K: Mis on kodumasinate PCBA ja miks see on olulisem kui korpus või mootor?
V:Tahvel koordineerib võimsust, andurit, juhtimisloogikat, kasutajaliidest ja ohutuskäitumist. KuiKodumasinate PCBAon ebastabiilne, muutub kõik muu ettearvamatuks – see toob kaasa lähtestamise, ülekuumenemise, müra ja garantiinõudeid.

K: Millised testid on seadmeplaatide puhul kohustuslikud?
V:Vähemalt: ülevaatus (paigutus/jootmine), programmeerimise kontrollimine, funktsionaalne testimine, mis kasutab tegelikku sisendit/väljundit, ja korduv toitetsüklid. Lisage stressikontrollid, kui toode on suure võimsusega või ohutuse seisukohalt kriitiline.

K: Kuidas saan tõrkeid vähendada ilma kulusid liiga palju suurendamata?
V:Alustage suure võimendusega täiustustest: võimsuse stabiilsus, EMI-teadlik paigutus, termiline vähendamine ja testi katvus. Need maksavad sageli vähem kui üks tagasikutsumine, ümbertöötamise kampaania või garantiilaine.

K: Mida peaksin saatma tarnijale täpse pakkumise saamiseks?
V:Gerberi failid, BOM (võimaluse korral heakskiidetud alternatiividega), koostejoonised, programmeerimisnõuded, funktsionaalse testi kirjeldus, eeldatavad mahud ja kõik keskkonnatingimused (kuumus, niiskus, vibratsioon), millega seade silmitsi seisab.

K: Mul on vaja plaadi replikatsiooni pärandseadmete jaoks – kuidas seda vastutustundlikult käsitleda?
V:Tehke koostööd partneriga, kellel on selged dokumenteerimistavad ja kes austavad seaduslikke piire, keskendudes samal ajal töökindluse ja kättesaadavuse ümberkujundamisele, mitte pimesi kopeerimisele.

K: Mis on kiireim viis nõrga tarnija tuvastamiseks?
V:Kui nad ei suuda oma kvaliteedipiiranguid, asenduspoliitikat ja funktsionaalse testimise lähenemisviisi konkreetselt kirjeldada, ostate tõenäoliselt ebakindlust.

Järgmised sammud

Kui plaanite uue toote turuletoomist või proovite peatada korduvaid põllutõrkeid, siis ravige omaKodumasinate PCBAkui teie kliendikogemuse tuum. Määratlege usaldusväärsuseesmärgid, lukustage asendusreeglid, nõudke tegelikku funktsionaalset testimist ja valige partner, kes suudab teie projekti mastaapimisel toetada programmeerimist ja täielikku tootmist.

Kas otsite praktilist arutelu oma tahvlifailide, sihtfunktsioonide ja tootmiseesmärkide üle?Shenzhen Greeting Electronics Co., Ltd.toetab kodumasinatele suunatud tahvliprojekte ning suudab tootmise ja testimise viia vastavusse teie toote tegelike töötingimustega – nii et tarnite parimat lootmise asemel enesekindlalt. Kas olete valmis liikuma ebakindluselt mõõdetava plaani poole?Võtke meiega ühendust et jagada oma nõudeid ja saada selge tootmis- ja katsetamisettepanek.
