Miks on turvasüsteemi PCBA usaldusväärse turbetoote tuumik?

Artikli kokkuvõte

Turvaseade on sama usaldusväärne kui selle sees olev trükkplaat. Kui ehitate (või hankite) kaameraid, juurdepääsu juhtpaneele, suitsu-/CO-andureid, sissetungimishäireid või nutikaid lüüsi,Turvasüsteem PCBASee on koht, kus otsustatakse töökindluse, tööaja ja "valehäirete puudumise" toimimise üle. See artikkel jagab kõige levinumad klientide valupunktid – väljatõrked, ebastabiilne toide, mürarikkad signaalid, ebaühtlane koostekvaliteet ja keeruline vastavus – ning näitab, milline näeb välja tugev PCBA strateegia alates projekteerimisest kuni testimise ja masstootmiseni. Näete ka praktilist kontrollnimekirja, nõuete tabelit rakenduse tüübi järgi ja vastuseid küsimustele, mida ostjad enne tellimuse esitamist küsivad.

Sisukord

• Kontuur
• Mis tavaliselt turvariistvaras valesti läheb

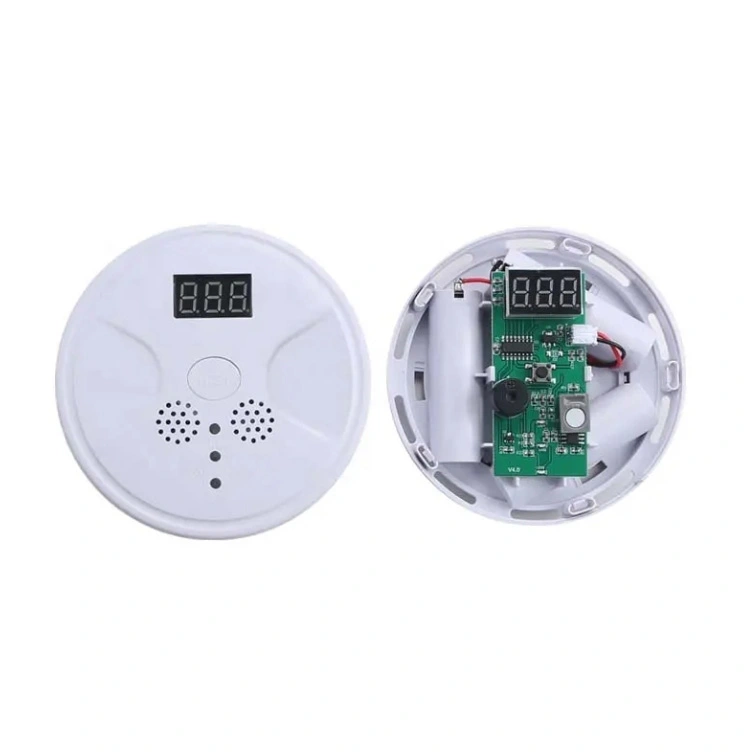

• Mida turvasüsteemi PCBA tegelikult teeb
• Disainivalikud, mis vähendavad valehäireid ja väljatõrkeid
• Oluline tootmine ja kvaliteedikontroll
• Testimine, mida turbetooted ei saa vahele jätta
• Turvarakenduse nõuded
• Ostjate kontrollnimekiri hinnapakkumiseks ja tarnijate hindamiseks
• KKK
• Viimased mõtted ja järgmine samm

Kontuur

1. Levinud tõrked ja kululõksud turvaseadmetes
2. Põhifunktsioonid sees aTurvasüsteem PCBA
3. Disainitaktika stabiilsuse, madala mürataseme ja pika eluea tagamiseks
4. Montaaži kvaliteedikontrollid, mis vähendavad tootlust
5. Kaamerate, häirete ja detektorite testimisstrateegia
6. Rakendusepõhine nõuete tabel
7. Praktiline ostjate kontrollnimekiri ja KKK

Mis tavaliselt turvariistvaras valesti läheb

Turvatööstuses on "probleemiks" harva üks dramaatiline ebaõnnestumine. Enamik klientide kaebusi tuleneb väikestest korduvatest probleemidest, mis vaikselt usaldust hävitavad – juhuslikud taaskäivitused, ebastabiilne ühenduvus, valed päästikud, vahelejäänud päästikud, voolumürast tingitud udune video öösel või seadmed, mis laboris töötavad, kuid pärast kuudepikkust tööl käimist ebaõnnestuvad.

• Valehäired:Mürarikkad analoogliidesed, halb maandus või anduri ebastabiilne kallutatus võivad panna detektorid käivituma, kui midagi ei juhtu.
• Vahelejäänud sündmused:Nõrk signaali konditsioneerimine, aeglane MCU reaktsioon koormuse all või püsivara katkestused võivad põhjustada tõeliste ohtude ignoreerimise.
• Juhuslikud lähtestused ja kummitusvead:Piirvõimsuse disain, ebapiisav lahtisidumine või ESD sündmused võivad süsteemi taaskäivitada ilma selget jälge jätmata.
• Lühike põllu eluiga:Kuumus, niiskus, vibratsioon ja komponentide pinge võivad kahjustada jooteühendusi või kiirendada kondensaatorite vananemist.
• Ebajärjekindlad partiid:Kui tootematerjalide juhtimine ja protsessi distsipliin on nõrgad, võivad kaks "identset" tootmispartii käituda erinevalt.
• Vastavuse viivitused:EMC/EMI probleemid ilmnevad sageli hilja ja neid on kulukas parandada, kui paigutust ja maandust ei planeeritud varakult.

Parim viis nende probleemide ennetamiseks on ravidaTurvasüsteem PCBAsüsteemitasemel töökindluse projektina – mitte ainult tahvlina, mis "osad omavahel ühendab".

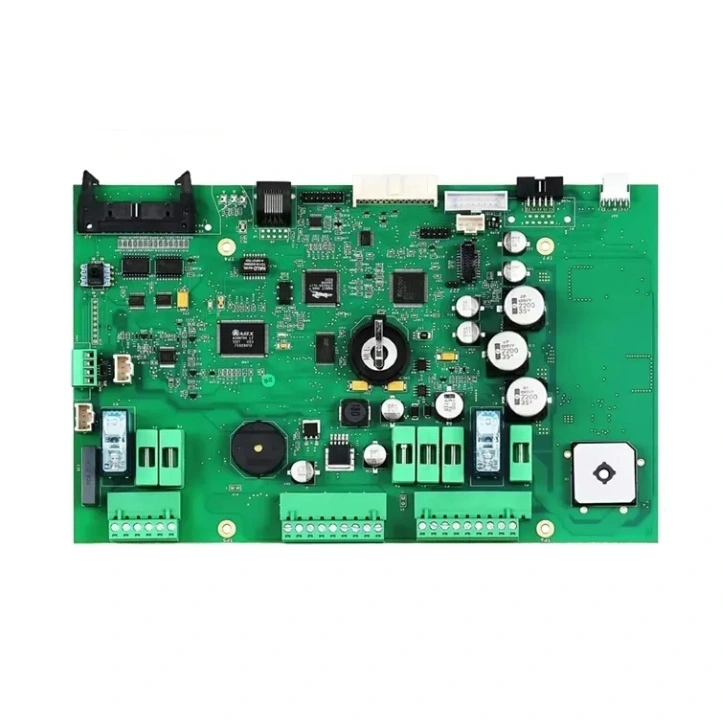

Mida turvasüsteemi PCBA tegelikult teeb

Turvaseadmed tunduvad väljastpoolt lihtsad, kuid sees olev tahvel teeb korraga mitut tähtsat tööd:

• Toite muundamine ja kaitse:Aktsepteerib laia sisendvahemikku, talub pingeid ja tagab puhtad rööpad tundlikele vooluringidele.
• Anduri omandamine:PIR-i, suitsu/CO, magnetkontaktide, tamperlülitite, mikrofonide või stabiilsete lävedega kaameraandurite lugemine.
• Töötlemise ja otsustamise loogika:MCU-d/MPU-d käitavad tuvastusloogikat, serva AI-d, krüptimist, sündmuste puhverdamist ja valvekoera jälgimist.
• Ühenduvus:Etherneti, Wi-Fi, mobiilside, RS-485, CAN või LoRa moodulid vajavad väljalangemise vältimiseks puhtaid RF-i/paigutuse tavasid.
• Turvalisuse tugevdamine:Turvaline alglaadimine, krüpteeritud salvestusruum, riistvara ID-d või turvalised elemendid kloonimise ja volitamata juurdepääsu vähendamiseks.
• Inimese ja süsteemi liidesed:Klaviatuurid, releed, sireenid, LED-id, kõlarid ja väline sisend/väljund peavad olema väärkasutuse ja müra suhtes vastupidavad.

Seetõttu otsustavad plaadi disain ja koostekvaliteet sageli, kas „funktsiooniderikkast seadmest“ saab stabiilne toode või müügijärgne õudusunenägu.

Disainivalikud, mis vähendavad valehäireid ja väljatõrkeid

TugevTurvasüsteem PCBAalgab distsiplineeritud elektrilise projekteerimise ja paigutusega. Allpool on disainiteemad, mis vähendavad järjekindlalt tõrkeid ja tagasitulekuid.

• Mürakontroll ja maandusstrateegia:Eraldage mürarikkad toitesektsioonid analoogtuvastusest. Kasutage selget tagasitee plaani, hoidke kõrge di/dt silmuseid tihedalt ja vältige tundlike jälgede suunamist läbi lülitusalade.
• Toite terviklikkus, mis vastab tegelikele sisenditele:Turvapaigaldistel on harva täiuslik võimsus. Planeerige pingelangused, pikad kaablid, adapteri varieeruvus ja ülepinged. Lisage varu regulaatoritesse ja soojuskujundusse.
• ESD ja liigpingekaitse igas välises puutepunktis:Klaviatuurid, pordid, antennipistikud ja anduri juhtmestik on ESD-magnetid. Õige TVS-i valik ja paigutus on odavam kui hiljem juhuslike lähtestuste taga ajamine.
• Valvekoera ja väljalangemise strateegia:Hea seade ebaõnnestub "ennustamatult". Katkestuse tuvastamine, lähtestamise järelevalve ja määratletud alglaadimise taastamise režiim vähendavad "see just suri" kaebusi.
• Komponentide vähendamine pika eluea tagamiseks:Kasutage pinge-, pulsatsiooni- ja temperatuurivaru. Väike kokkuhoid kondensaatorite ja induktiivpoolide pealt võib muutuda tohututeks garantiikuludeks.
• Katse kujundus esimesest päevast:Lisage testpadjad, programmeerimispäised ja mõõdetavad punktid, et tootmine saaks iga üksuse kiiresti ja järjepidevalt valideerida.

Kui uuendate olemasolevat toodet või asendate vana tahvli, võib distsiplineeritud ümberkujundus (või hästi kontrollitud plaadi kloonimine) säilitada algse käitumise, parandades samal ajal valmistatavust ja pikaajalist hankimise stabiilsust.

Oluline tootmine ja kvaliteedikontroll

Isegi täiuslik skeem võib ebaõnnestuda, kui kokkupanek ja protsessi juhtimine on lohakas. Turvatoodete puhul on eesmärgiks ühtlane signaali terviklikkus ja mehaaniline töökindlus kõigis seadmetes.

• Jälgitav BOM-i juhtimine:Komponentide alternatiivid peaksid olema eelnevalt heaks kiidetud, dokumenteeritud ja kinnitatud – eriti andurite, regulaatorite ja raadiosageduslike osade puhul.
• SMT protsessi juhtelemendid:Trafarettide disain, pasta kontroll, paigutuse täpsus ja ümbervoolav profileerimine hoiavad ära vahelduvad jootedefektid.
• Niiskus ja käsitsemise distsipliin:MSL-i komponente ja tundlikke andureid tuleb varjatud rikete vältimiseks õigesti säilitada ja küpsetada.
• Optiline ja röntgenülevaade:Peene helikõrguse ja BGA seadmed nõuavad sageli põhjalikumat kontrolli, kui need, mis „silmale hea välja näevad”.
• Konformse katte valikud:Välistingimustes või karmides keskkondades võib kate märkimisväärselt parandada töökindlust niiskuse ja saastumise vastu.

Tarnijatele meeldibShenzhen Greeting Electronics Co., Ltd. Tavaliselt ei hinnata neid mitte ainult hinnakujunduse, vaid ka selle järgi, kui hästi nad suudavad läbi viia kontrollitud hankeid, järjepidevat kokkupanekut ja korratavat testimist turvalisusele keskendunud ehituste jaoks.

Testimine, mida turbetooted ei saa vahele jätta

Turvariistvara hinnatakse selle järgi, mis juhtub halvimal päeval – mitte rahulikul demol. UsaldusväärneTurvasüsteem PCBAtootmisplaanis on tavaliselt mitu kihti:

• Kontuurisisene testimine (IKT):Kontrollib kiiresti jooteühendusi, komponentide olemasolu ja kriitilisi võrke.
• Funktsionaalne testimine:Kinnitab anduri näidud, side, releeväljundid, heli ja sündmuste loogika realistlikes tingimustes.
• Programmeerimine ja kalibreerimine:Turvavõtmed, seadme ID-d, RF-kalibreerimine või anduri nihke kalibreerimine tuleks automatiseerida ja logida.
• Läbipõlemise või stressi sõeluuring:Kõrgema riskiga toodete puhul võib lühiajaline stress tabada varajasi tõrkeid enne tarnimist.
• Keskkonnakontroll:Temperatuuritsükli ja elementaarse niiskuse kontrollimine on eriti väärtuslik välikaamerate ja detektorite puhul.

Praktiline näpunäide: nõudke testikirjeid (isegi lihtsaid seerianumbritega seotud läbimise/mittelootuse logisid). See muudab "me testisime seda" mõõdetavaks kvaliteedisüsteemiks.

Turvarakenduse nõuded

Ostjate kontrollnimekiri hinnapakkumiseks ja tarnijate hindamiseks

Kui hankite aTurvasüsteem PCBA, saate paremaid tulemusi (ja vähem üllatusi), kui teie pakkumispakkumine sisaldab selgeid tehnilisi ja kvaliteediootusi. Siin on praktiline kontroll-loend, mille saate oma järgmises päringus kopeerida:

• Failid:Gerber, BOM, korja ja aseta, koostejoonis ja kõik eriprotsessi märkused.
• Sihtkeskkond:Sise-/väljas, temperatuurivahemik, kokkupuude niiskusega, vibratsiooniootused.
• Toitetingimused:Sisendvahemik, kaabli pikkus, kiirguspinge, varuaku käitumine.
• Ühenduvus:Etherneti/Wi-Fi/mobiilsidemoodulid, antennitüübid, korpuse piirangud.
• Kvaliteeditase:Nõutavad kontrollietapid (AOI, röntgen), vastuvõetavad defektikriteeriumid, jälgitavuse vajadused.
• Katseplaan:IKT/FCT nõuded, programmeerimismeetod, kalibreerimisetapid, soovitud testilogid.
• Elutsükkel ja hankimine:Eelistatud kaubamärgid, vastuvõetavad alternatiivid, kasutuselt kõrvaldatud riskide käsitlemine.
• Turvanõuded:Turvalised elemendid, võtme sisestamise protsess, püsivara kaitse ootused.

Mida täpsem olete, seda rohkem saab tarnija teie toote ümber luua stabiilse protsessi – eriti kui mastaapsete prototüüpidest kaugemale.

KKK

K: Millist teavet on mul vaja turvasüsteemi PCBA täpseks tsiteerimiseks?
V: Esitage vähemalt Gerberid, BOM ja pick-and-place. Kui teil on funktsionaalsed nõuded (nt ülimadala võimsusega või elektromagnetilise ühilduvuse piirangud), lisage need varakult, et ehitus- ja katseplaan vastaks teie tegelikule kasutusjuhtumile.

K: Kuidas vähendada riistvara põhjustatud valehäireid?
V: Keskenduge signaali terviklikkusele ja toite stabiilsusele: anduri stabiilne kallutatus, õige filtreerimine, puhas maandus ja välise juhtmestiku kaitse. Seejärel kinnitage käitumine funktsionaalse testimise ajal realistlike käivitussimulatsioonidega.

K: Kas on võimalik reprodutseerida pärandturbeplaati, mis pole enam saadaval?
V: Sageli jah, kuid edu sõltub dokumentatsiooni kvaliteedist ja komponentide saadavusest. Kontrollitud lähenemine hõlmab hoolikat BOM-i rekonstrueerimist, paigutuse distsipliini ja käitumise kontrollimist, et uus versioon vastaks seadme algse jõudlusele.

K: Millised testid on enne saatmist kõige olulisemad?
V: Ülevaatuse (vajadusel AOI/röntgenikiirgus) ja funktsionaalse testimise kombinatsioon, mis kasutab andureid, sidet ja väljundeid. Paljude turbetoodete puhul aitab põhiline stressitestimine tuvastada varajased tõrked.

K: Mis põhjustab "juhusliku taaskäivitamise" probleeme selles valdkonnas?
V: Kõige tavalisemad süüdlased on voolukatkestused, ESD sündmused, marginaalsed regulaatorid, halb lahtisidumine või püsivara, mis ei taastu puhtalt. Hea lähtestamise järelevalvestrateegia ja sihipärane valideerimine võivad enamiku juhtudest kõrvaldada.

Viimased mõtted ja järgmine samm

Kui teie turbetoote maine sõltub järjekindlast tuvastamisest, stabiilsest ühenduvusest ja pikaajalisest tööajast,Turvasüsteem PCBAväärib sama tõsidust kui teie tarkvara ja tööstusdisain. Kui plaat on loodud müra kontrollimiseks, kaitseks ja korratavateks testideks, tarnite vähem "salapäraseid tõrkeid", vähendate tagastamist ja suurendate klientide usaldust, mis tegelikult kestab.

Kui plaanite uut ehitist, uuendate olemasolevat kujundust või valmistute tootmist mahutama,võtke meiega ühendustet arutada oma rakenduseesmärke, testimisvajadusi ja kõige usaldusväärsemat teed prototüübist masstootmiseni.
