Kuidas kaevandate kloonitud PCB skeemi?

Ekstraheerimine skemaadi akloonitud PCBhõlmab pöördtehnikat, kus analüüsite füüsilist juhatust selle vooluringi skeemi taastamiseks. See protsess nõuab hoolikat vaatlust, komponentide tuvastamist ja ühenduste jälgimist. Siin on samm-sammuline juhend:

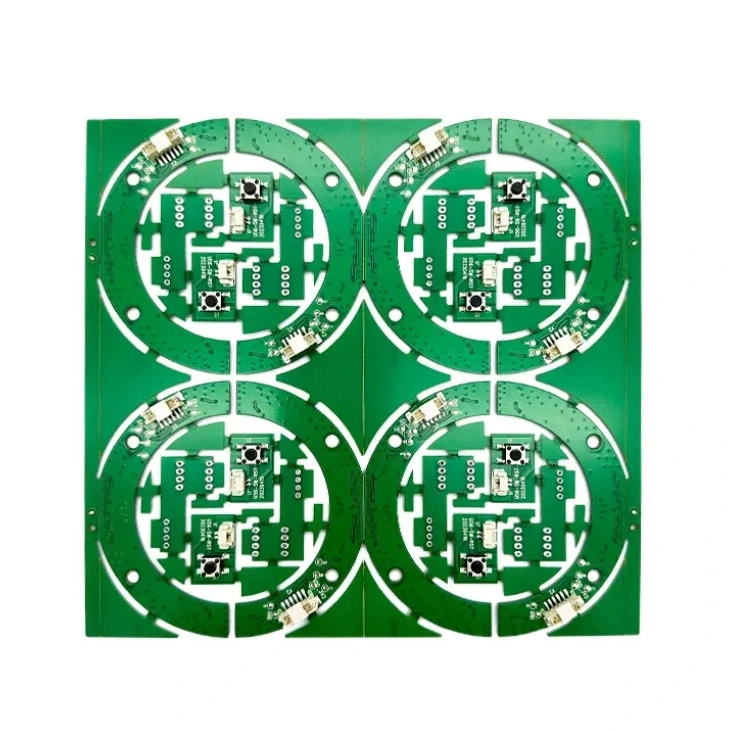

1. kontrollige ja dokumenteerigePCB

- Tehke kõrge eraldusvõimega fotod: jäädvustage PCB mõlemad küljed viitamiseks.

-Märkus PCB-kihid: kontrollige, kas see on ühekihiline, kahekihiline või mitmekihiline tahvel.

- Tuvastage põhikomponendid: leidke IC -d, takistid, kondensaatorid, dioodid, pistikud jne.

- Kontrollige silte ja märgistusi: mõnel komponendil on PCB -le trükitud referentsdigeetorid.

2. Desolder ja tuvastage komponendid

- DeSolderi komponendid (vajadusel): ohutuks eemaldamiseks kasutage kuumaõhu ümbertöötlemist.

- Lugege IC -osa numbreid: PIN -koodi konfiguratsioonide mõistmiseks otsige andmelehte.

- Mõõtke takistid ja kondensaatorid: väärtuste määramiseks kasutage multimeetri või LCR arvesti.

- Märgistage iga komponent: määrage lihtsamaks jälgimiseks sellised tähised nagu R1, C1, U1.

3. jälgige vooluringi ühendusi

- Kasutage järjepidevuse režiimis multimeeterit: kontrollige komponentide vahelist elektrirada.

- Järgige PCB -jälgi: üksikasjaliku jälgimiseks kasutage luubi või mikroskoobi.

- Kasutage PCB disainitarkvara: importige kõrgtegevusega PCB-pilte sellistesse tööriistadesse nagu Kicad, Altium või Easyda hõlpsamaks jälgimiseks.

- Kontrollige peidetud ühendusi: kui mitmekihiline, võidakse sisemiste kihtide jälitamiseks olla vaja röntgenikihid.

4. rekonstrueerige skeem

- Kasutage PCB disainitarkvara: joonistage skeem Kicadis, Eagle'is, Altiumis või Orcadis.

- Korraldage komponendid loogiliselt: rühma võimsus, signaal ja maapealsed lõigud korralikult.

- Kontrollige ühendusi: võrrelge andmelehtede ja funktsionaalsete ootustega.

5. simuleerige ja kontrollige vooluringi

- Kasutage simulatsioonitarkvara: sellised tööriistad nagu LTSPICE, Proteus või Multisim võivad aidata vooluringi käitumist kontrollida.

- Võrrelge võimaluse korral originaalse PCB-ga: testi funktsionaalsus võimaluse korral sisse lülitatava silumisega.

Vajalikud tööriistad:

✔ Multimeetri / LCR arvesti

✔ Ostsilloskoop (signaali testimiseks)

✔ Kuumaõhu ümbertöötlemise jaam (desoldimiseks)

✔ mikroskoop / luup

✔ PCB disainitarkvara (Kicad, Eagle, Altium)

✔ Röntgeniskanner (mitmekihiliste tahvlite jaoks)

Lõplikud mõtted

Kloonitud PCB-st skemaatilise ekstraheerimine on hoolikalt tehtud aeganõudev, kuid saavutatav protsess. Kui PCB kuulub omandisse kuuluvasse kujundusesse, on ülioluline austada intellektuaalomandi seadusi. Kas soovite juhiseid teatud tüüpi PCB või tööriista soovituste kohta?
